GM系列微小流量齿轮流量计

一，概述：

根据齿轮马达原理研发的一种新型容积式流量计，用于精密的连续或间断的测量管道中液体的流量或瞬间流量，适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量，微小流量即可准确计量。

二，工作原理与结构：

流量计腔体内有一对互相啮合的齿轮作为转子，两个齿轮与腔体可以分别构成一个固定的体积，称为标准容积、流量就是通过计算一定时间内来流通过标准容积的个数来计量。如下图：

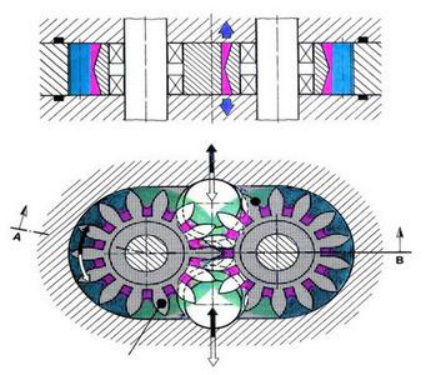

齿轮工作原理图

三，结构特点：

根据齿轮马达原理，测量齿轮由液流驱动。

• 齿轮在测量腔内无接触运行。采用低摩擦球轴承或滑动轴承。

• 齿轮的运动由位于盖板内的无接触的传感器检测。传感器室和计量器室之间安装了一块非磁性抗压隔板。

• 当计量机构转动一个齿时，传感器发出一个信号，对应一个齿容量 Vgz。

• 通过前置放大器将信号转换为方波信号。

五，技术指标

• 环境温度:–30°C– +60°C

• 介质温度:–60°C – +150°C

• 壳体材料:不锈钢316L

• 齿轮材料:不锈钢316L，德标不锈钢1.4122

• 轴承:不锈钢球轴承,钨钢合金滑动轴承

• 最大允许杂质粒子介质尺寸（单位：µm）：20µm

• 测量范围:0.005-100 L/min

• 精度（测量值）:±0.5%当 ≥20 cSt 时

• 粘度:1～100000 cSt

• 最大圧损∆pmax：16bar(和介质粘度大小/流速大小有关）

• 最大耐压:40MPa
